Teledyne Reson SeaBat T20-R
超高分辨率多波束测深仪
• 一体化，全面灵活，全面集成化测量系统
• 快速安装，结构紧凑，更小的占用空间及最优化接口配置
• 卓越的纯净数据，超高的数据质量，更高效的测量，更少的处理时间
• 190至420kHz的工作频率灵活变换，在严酷的测量环境下提升扫宽性能，节省耗时成本
• 标准化背向散射功能，带来更准确、可靠及可重复的海底底质分类结果

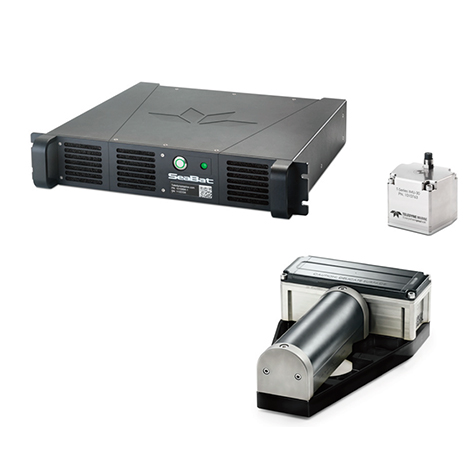

SeaBat T20-R 标准配置
机架式安装声呐处理器 (RSP)
• 简化线缆连接——更快的安装
• 选配集成INS系统——准确的时钟同步及姿态稳定
• 10m 标准线缆
• 标准19英寸2U机架

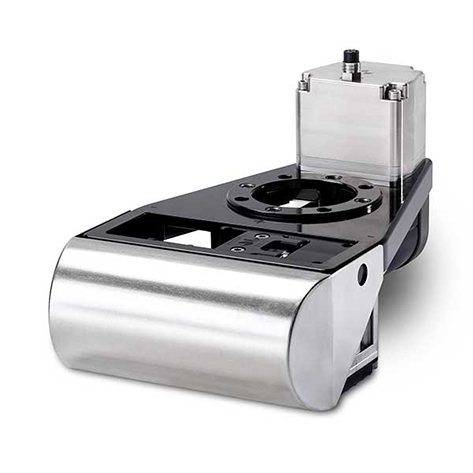

SeaBat T20 声呐探头组合
• 190 – 420kHz 宽带声呐阵
列
• 轻型声呐支架
• 坚固的钛合金外壳
• 水中质量低于8kg
3 年质保期
我们的硬件都经过详细质量测试以满足最严苛的标准。拥
有我们的全套售后系统支持及3年质保期，可以确保
SeaBat T20-R不会让您失望。
| 输入电压 | 100-230VAC 50/60Hz |
| 换能器电缆长度 | 10m（标准长度），可选：25m, 50m或100m
|
| 温度（操作/存储） | 机架式声呐处理器：-5°C ~ +45°C/ -20°C~ +65°C |
| 尺寸（高X宽X深mm） | 重量（空气/水） |
| T20接收阵（EM7219） | 102*254*123
| 5.0/4.2 kg
|
T20发射阵（TC2181）
| 86.6*93.1*280 | 5.4/3.4 kg |
机架式安装声呐处理器
*标准19英寸安装支架
| 88（2U）*478*462 | 12.3-13.8 kg
|
| Teledyne 20/30型IMU | 123*118*95.6 | 3.0/1.6 kg
|
| T20声学性能 | 400kHz
| 200kHz |
| 垂直航迹波束角度 | 1°（中央） | 2°（中央） |
| 平行航迹波束角度 | 1° | 2° |
| 波束数量 | 10-512 |
| 最大扫宽 | 等距模式10°-140°，等角模式10°-165°
|
| 典型作业水深（CW） | 0.5-150米 | 0.5-375米 |
| 最大作业水深（CW） | 250米 | 550米 |
| 典型作业水深（FM） | 0.5-180米 | 0.5-450米 |
| 最大作业水深（FM） | 300米 | 575米 |
| Ping率（受量程限制） | 最高可达50ping/s
|
| 脉冲长度（CW） | 15 – 300µs |
| 脉冲长度（FM） | 300µs – 10ms |
| 测深分辨率 | 6mm |
| 耐压水深（声呐探头） | 50米
|
| 横摇/纵摇 | 艏向 | 涌浪 | 真实涌浪 |
| Teledyne 20型惯导 | 0.02° | 0.015° | 5cm/5% | 2cm/2% |
| Teledyne 30型惯导 | 0.01° | 0.010° | 5cm/5% | 2cm/2%
|
